整車型號:ZZ5187XLCK511JF1
整車尺寸:9230×2600×3980(mm)
廂內尺寸:6830×2420×2520(mm)
底盤配置:豪沃H78B駕駛室旗艦版;濰柴270馬力(WP7H270E62)6870排量199KW/270馬力發動機 ,主氣囊+副輕量化座椅;HW11708STC變速箱;1094自調臂前軸(鼓);MCJ09BGY自調臂單后橋(鼓);速比4.11;單層車架(7/232);前后標準版多片簧(7/7+3);駕駛室前后氣囊減震;國產方向機;限速89km/h;標準版排氣系統;ABS(4S/4M);低位保險杠(非金屬);輕量化車輪;275/80R22.5輪胎(縱向花紋/18PR);400L油箱;終端排放監控裝置,軸距:5100mm
廂體工藝:
(1)制作工藝:廂體采用三明治式結構復合粘接,采用斷橋隔熱技術,封密全樹脂膠粘連,增強防銹保溫性能,保溫性能達到行業**標準。

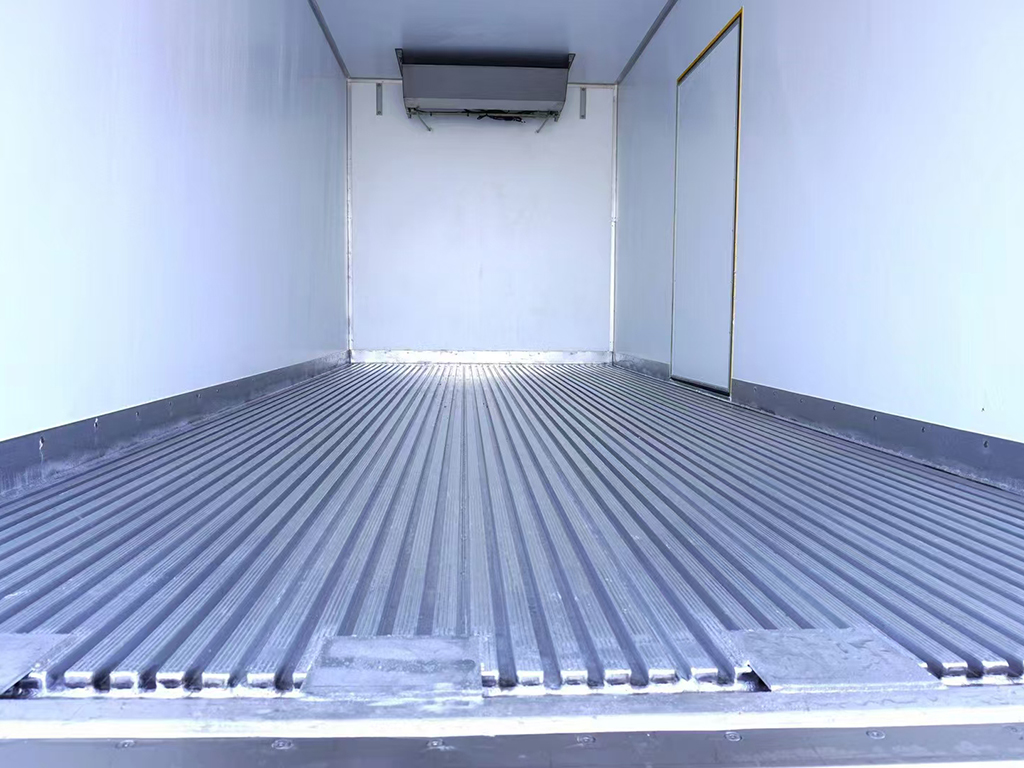

(2)廂板材質:內外壁板選用國內優質玻璃鋼(不吸光、隔熱性好、硬度強、抗氧化);中間保溫層為冷鏈專用保溫板;廂體厚度8CM。底板采用玻璃鋼花紋地板(可選裝鋁花紋地板,建議加裝通風槽增強底板強度),門邊條采用迷宮式橡膠密封條。
(3)廂體配件:廂體周邊鋁合金包邊,不銹鋼包角,不銹鋼門鎖,不銹鋼門框及合頁,廂體內節能LED照明燈。
冷機配置:可選裝韓冰,冰利,凱利,冰森、凱雪、美國開利、美國冷王等機組(可選裝分體,獨 立或平板海柜冷機)。

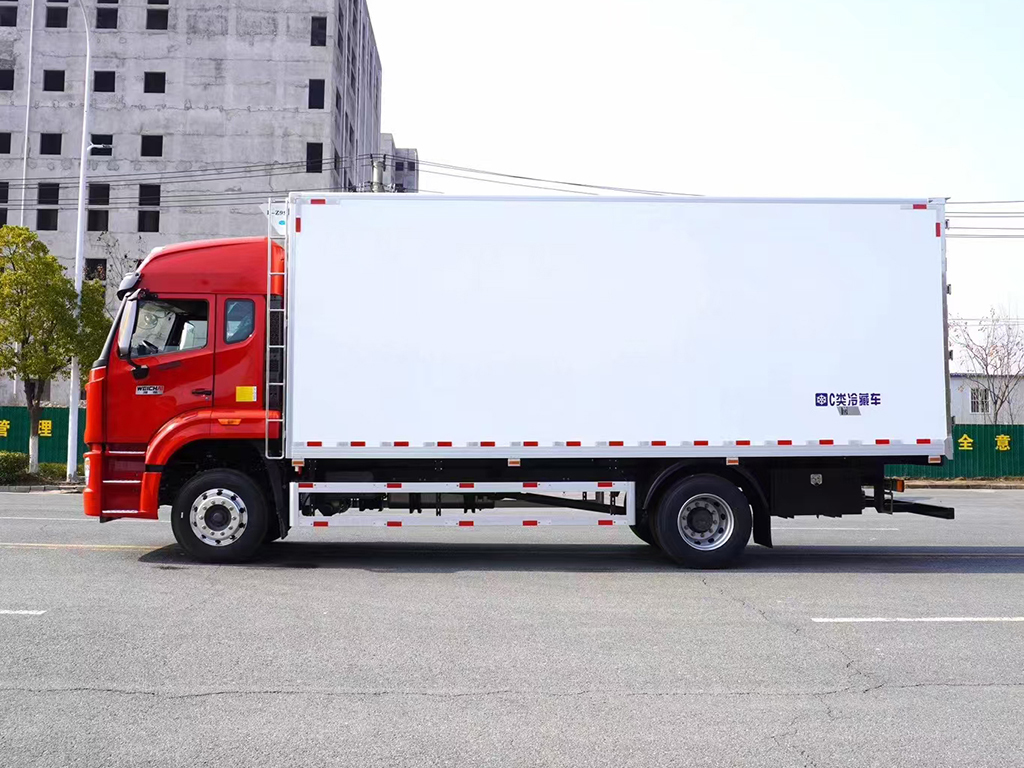

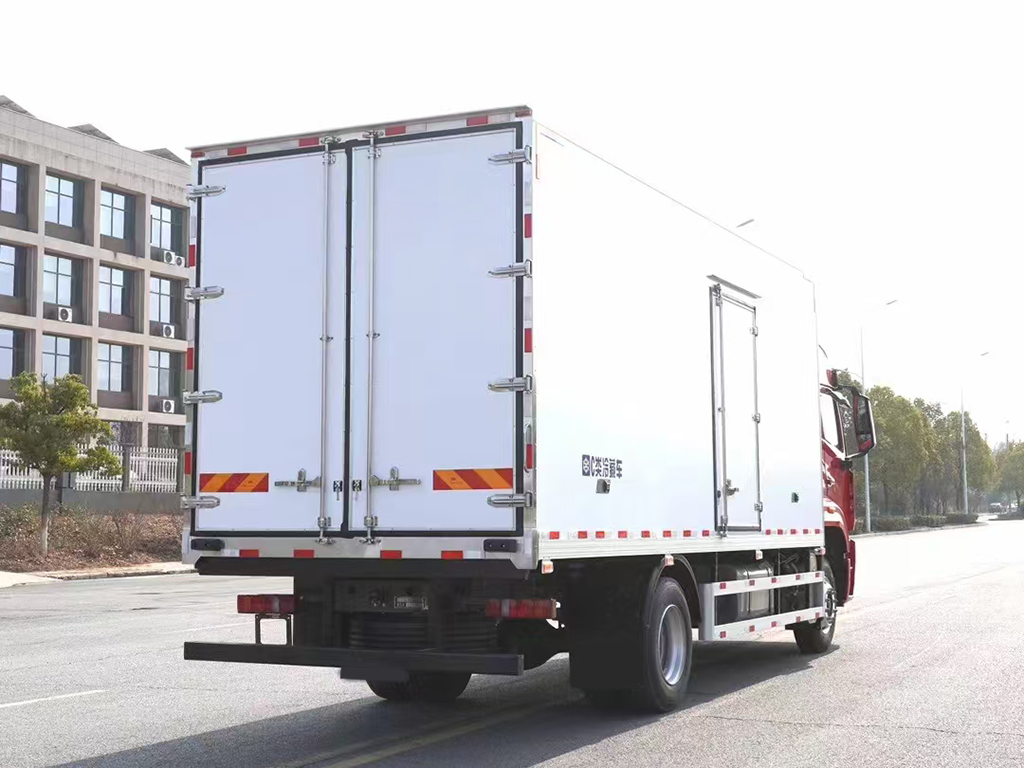

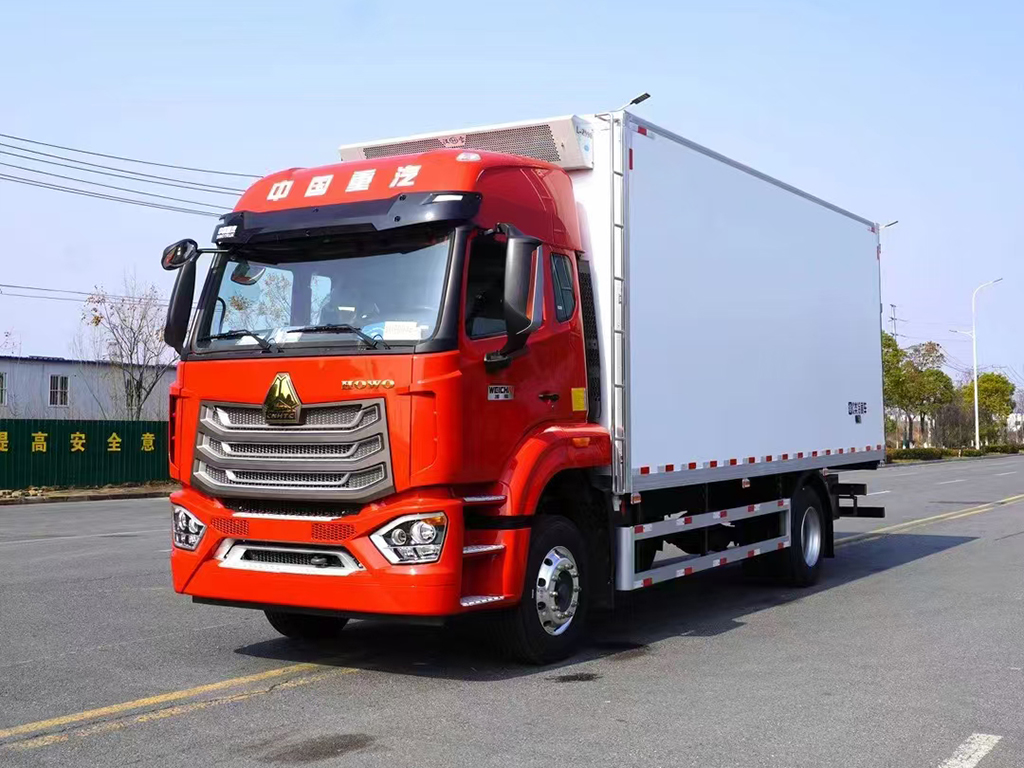

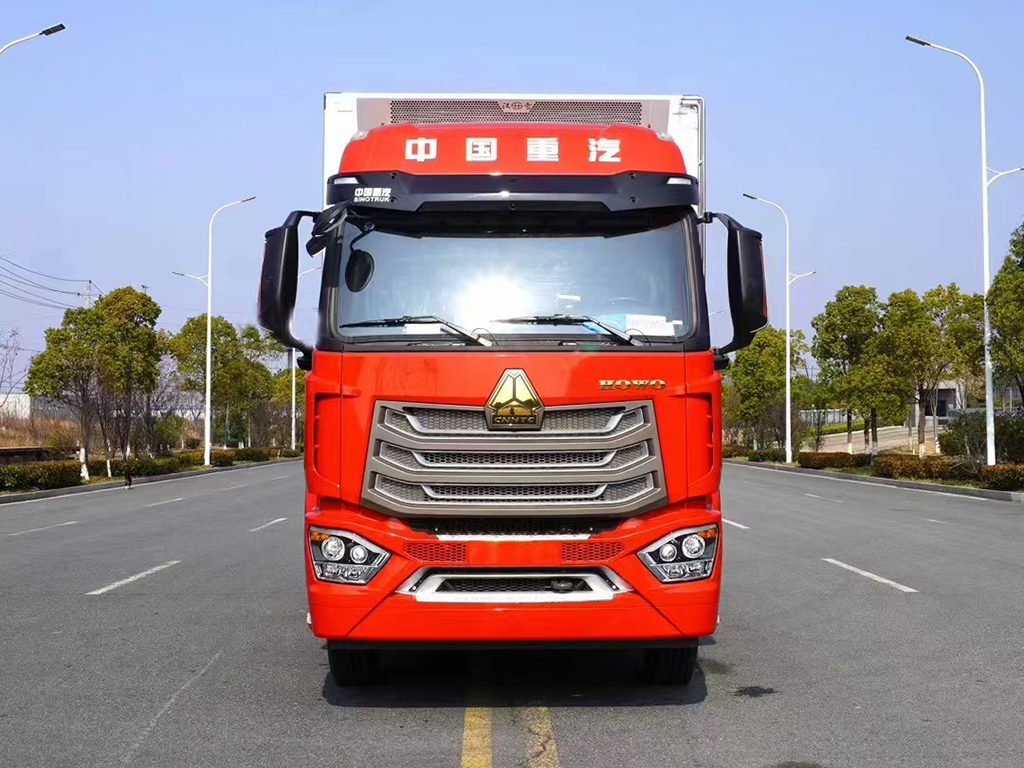

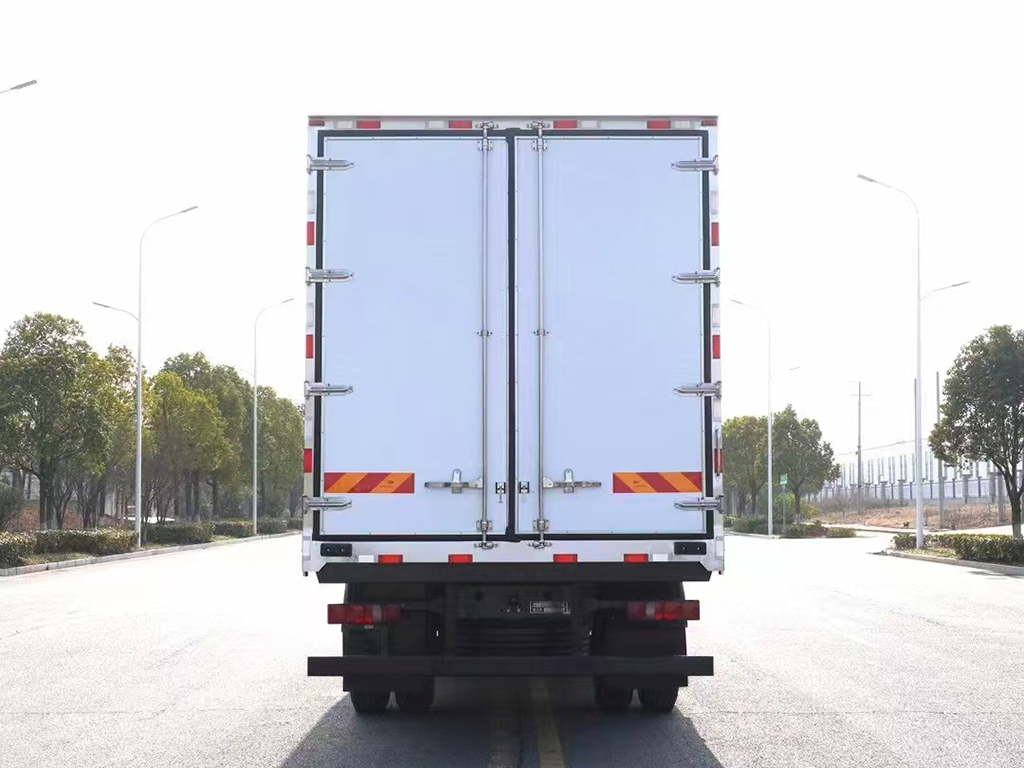

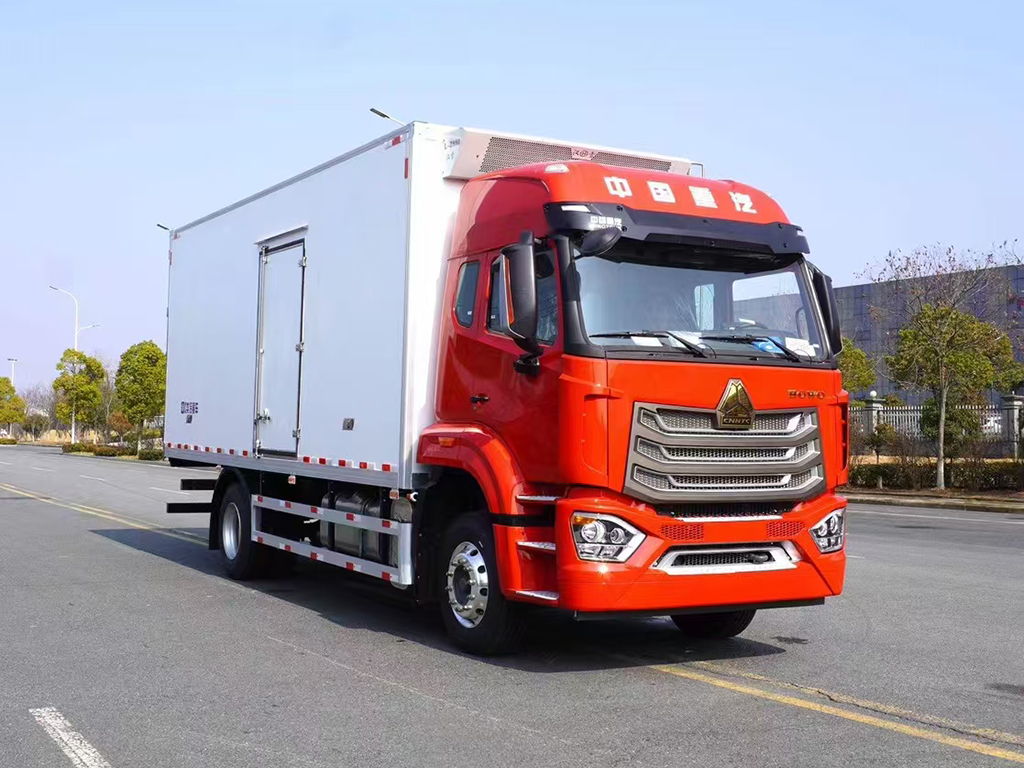

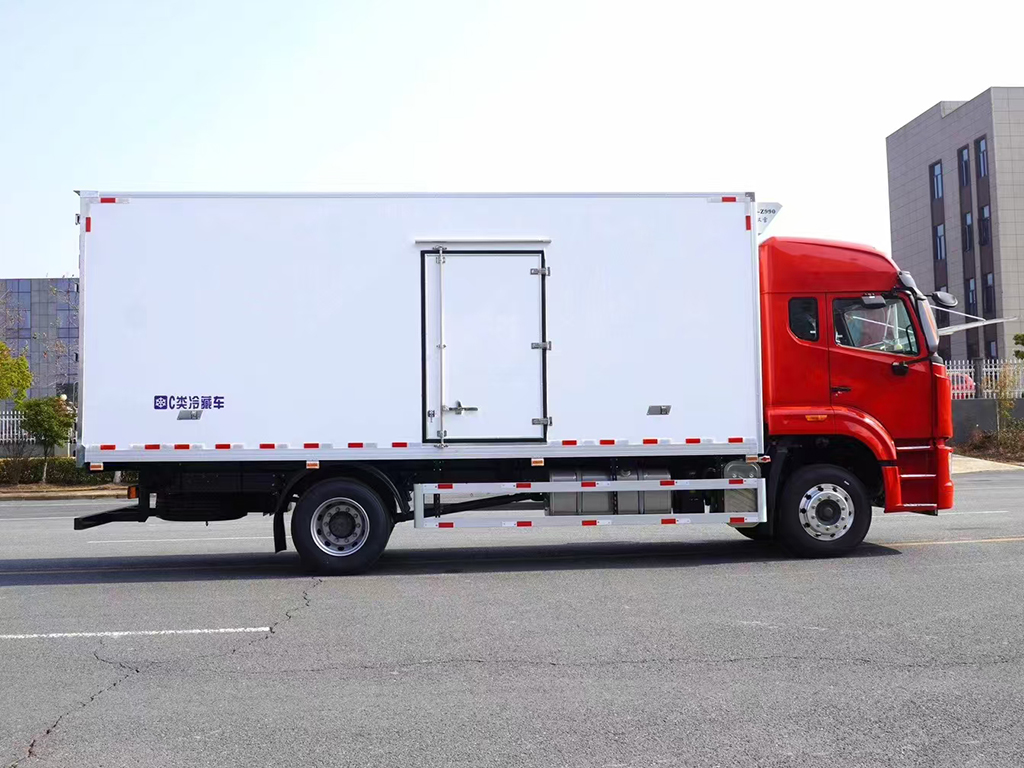

車輛多方位圖
豪沃牌ZZ5187XLCK511JF1型冷藏車主要技術參數 | |||
產品名稱 | 冷藏車 | 企業名稱 | **重汽集團濟寧商用車有限公司 |
車輛型號 | ZZ5187XLCK511JF1 | 公告批次 | 385 |
外形尺寸 | 9230,8350,8700,8490,8840,9470×2600×3980 (mm) | 罐體容積(m3) | |
總質量 | 18000 | 額定質量 | 9990,9925,9670,9605,9370,9305 |
整備質量 | 7880,8200,8500 | 前排乘客(人) | 2,3 |
軸荷 | 6500/11500 | 免征 | |
**時速(km/h) | 89,102 | 燃油 | |
油耗(L/100Km) | 環保 | ||
燃油類型 | 柴油 | 排放標準 | 國六 |
豪沃牌ZZ5187XLCK511JF1型冷藏車底盤參數 | |||
底盤型號 | 底盤品牌 | ||
軸 數 | 前輪距 | ||
軸 距 | 后輪距 | ||
輪 胎 數: | 輪胎規格 | ||
接近離去角 | 前懸后懸 |
豪沃牌ZZ5187XLCK511JF1型冷藏車發動機參數 | |||
發動機型號: | 發動機生產企業 | 排量 | 功率/馬力(PS): |
MC05H.25-60 | **重型汽車集團有限公司 | 4910 | 180 |
MC07.25-60 | **重型汽車集團有限公司 | 6870 | 188 |
MC07.27-60 | **重型汽車集團有限公司 | 6870 | 202 |
MC07.29-60 | **重型汽車集團有限公司 | 6870 | 213 |
MC07.31-60 | **重型汽車集團有限公司 | 6870 | 228 |
MC07H.33-60 | **重型汽車集團有限公司 | 7360 | 240 |
WP4.6NQ220E61 | 濰柴動力股份有限公司 | 4580 | 162 |
WP6H245E61 | 濰柴動力股份有限公司 | 6220 | 180 |
WP6H270E61 | 濰柴動力股份有限公司 | 6220 | 199 |
WP7.300E61 | 濰柴動力股份有限公司 | 7470 | 220 |
WP7H220E62 | 濰柴動力股份有限公司 | 6800 | 162 |
WP7H245E62 | 濰柴動力股份有限公司 | 6800 | 180 |
WP7H270E62 | 濰柴動力股份有限公司 | 6800 | 199 |
WP7H300E62 | 濰柴動力股份有限公司 | 6800 | 221 |
WP7H320E62 | 濰柴動力股份有限公司 | 6800 | 235 |
WP4.6NQ220E62 | 濰柴動力股份有限公司 | 4580 | 162 |
WP4.6NQ240E62 | 濰柴動力股份有限公司 | 4580 | 177 |
MC07.27-61 | **重型汽車集團有限公司 | 6870 | 202 |
MC07.29-61 | **重型汽車集團有限公司 | 6870 | 213 |
專用功能說明 |
該車隨底盤選裝半高頂或高頂駕駛室。選裝導流罩。選裝晝間行駛燈。選裝右置油箱。選裝左置電瓶箱。選裝油浴式空濾器。選裝箱式消聲器。選裝筒式消聲器。選裝車輛側部消聲器、尿素箱、電瓶箱、油箱、儲氣筒等部件布置方式。選裝左右側置雙油箱。選裝雙腔油箱。選裝保險杠外觀。選裝高位保險杠。選裝踏步。選裝前拖鉤。選裝四方位影像系統。選裝前面罩。選裝踏步和側翼子板配色。選裝A柱護罩配色。車輛前部logo及飾件顏色可選擇金色。選裝車頂側部標識。選裝車身側部標識。選裝鋁合金輪輞。電瓶箱底部可不選裝儲氣筒??刹贿x裝保險杠頂部的防滑踏板。選裝后視鏡。選裝頂置空調。車長與前懸、軸距、后懸、貨箱內長尺寸對應關系如下(尺寸單位:mm):8350=1550+4500+2300,貨箱內長5850;8490=1550+4500+2440,貨箱內長5850;8700=1550+4700+2450,貨箱內長6200;8840=1550+4700+2590,貨箱內長6200;9230=1550+5100+2580,貨箱內長6830;9470=1550+5100+2820,貨箱內長6830。整備質量7880kg,對應額定載質量9990kg(駕駛室準乘2人)或9925kg(駕駛室準乘3人),載質量利用系數為1.28;整備質量8200kg,對應額定載質量9670kg(駕駛室準乘2人)或9605kg(駕駛室準乘3人),載質量利用系數為1.19;整備質量8500kg,對應額定載質量9370kg(駕駛室準乘2人)或9305kg(駕駛室準乘3人),載質量利用系數為1.11。車廂頂部封閉,不可開啟。選裝廂體外觀結構。選裝工具箱。選裝其它型號制冷機。選裝內置制冷機。該車裝MC05H.25-60、MC07.25-60、MC07.27-60、MC07.29-60、MC07.31-60、MC07.27-61、MC07.29-61、MC07H.33-60、WP4.6NQ220E61、WP4.6NQ220E62、WP4.6NQ240E62、WP6H245E61、WP6H270E61、WP7.300E61、WP7H220E62、WP7H245E62、WP7H270E62、WP7H300E62、WP7H320E62發動機對應的油耗申報值均為25.3L/100km。選裝車用起重尾板,尾板總質量為550kg,尾板收起時水平長度為300mm。側面防護裝置所用材料材質為Q23**,連接方式為螺栓連接。不選裝尾板時,后部防護裝置所用材料材質為Q23**,連接方式為螺栓連接+焊接,斷面尺寸為120mm×120mm,離地高度為480mm。選裝尾板時,后部防護裝置有兩種可選,**種所用材料材質為Q23**,連接方式為螺栓連接,斷面尺寸為Φ120mm,離地高度為480mm;**種所用材料材質為Q23**,連接方式為螺栓連接+焊接,斷面尺寸為120mm×60mm,離地高度為480mm。ABS型號1:ABS-E,ABS生產企業1:采埃孚商用車系統(青島)有限公司;ABS型號2:CM4XL-4S/4M,ABS生產企業2:廣州瑞立科密汽車電子股份有限公司。選裝EBS,EBS系統**器生產企業:采埃孚商用車系統(青島)有限公司,型號:EBS3。選裝ETC車載裝置。選裝限速裝置,限速89km/h。安裝具有衛星定位功能的行駛記錄儀。 |
